全国官方指定唯一热线

400-8877-406

200系列乐泰螺纹锁固剂
乐泰LOCTITE系列

    乐泰242是一种单组分,触变性,中等强度,厌氧型螺纹锁固胶。乐泰242厌氧胶水在隔绝空气的条件下,在两个紧密配合的金属面间固化。尤其适用于惰性表面,例如不锈钢和电镀表面。

典型用途

    避免螺纹紧固件的松动和渗漏,尤其适用在用手工工具可拆卸的部件上,例如泵或电动机装配螺栓上,发动机摇杆的螺母上或设备压紧螺钉上。

    固化前典型特性

    化学类型:二甲基丙烯酸酯

    外观:不透明蓝色荧光液体

    比重@25°C :1.00

    粘度@25°C,: mPa.s(cP)

    乐泰242厌氧胶水固化速度与被粘材料关系

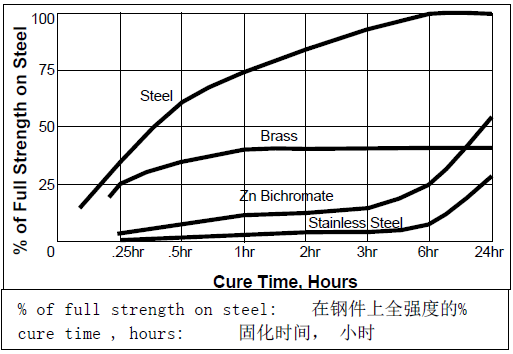

    乐泰242厌氧胶水固化速度取决于被粘材料的种类。下图所示是根据ISO-10964 标准测试的。乐泰242用在M10钢或其它材料制成的螺母和螺栓上,固化强度随时间的变化曲线。

乐泰242固化速度

    乐泰242厌氧胶水固化速度与温度关系

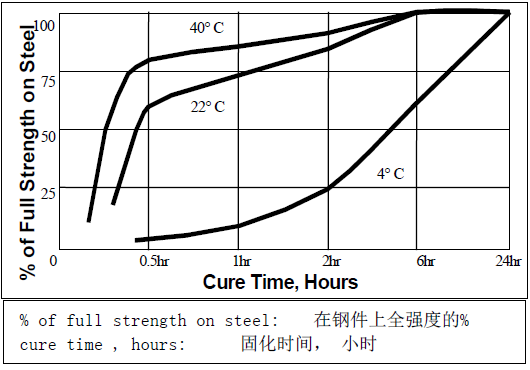

    乐泰242厌氧胶水固化速度因环境温度的不同而异,下图是根据ISO10964,不同固化温度下,乐泰242 在钢制M10螺母和螺栓上,破坏强度与固化时间的关系。

乐泰242固化温度

    固化速度和底剂关系

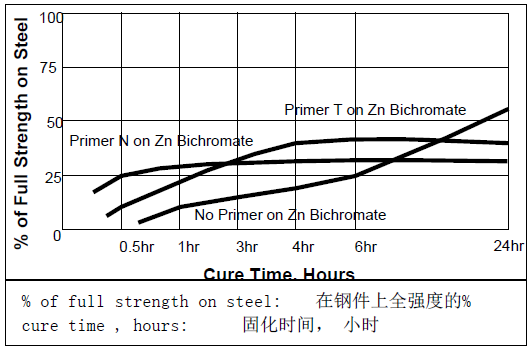

    在固化速度太慢或间隙过大的场合,在表面上使用底剂可以提高固化速度。下图所示是根据ISO10964 标准测试的,乐泰242 用在涂有底剂N和T 的M10 重铬酸锌钢制螺母和螺栓上, 不同固化时间下的破坏强度.

乐泰242固化间隙

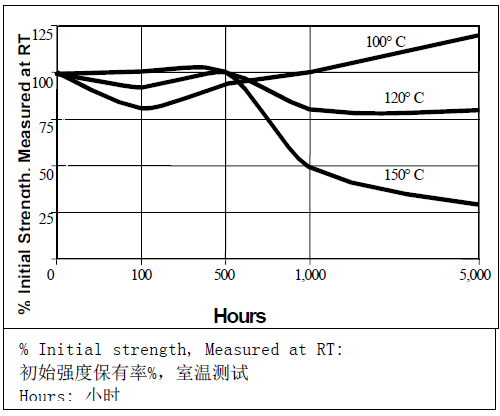

    乐泰242胶水热老化

    乐泰242胶水在标明温度下老化,在22 °C 下测试

乐泰242固化间隙

包装规格:50ml/250ml

联络电话:400-8877-406

可赛新系列
